Product Details
Miejsce pochodzenia: Chiny
Nazwa handlowa: JIAYAO/RUNXI/OEM/ODM
Orzecznictwo: ISO9001:2008
Numer modelu: EN853 1SN/SAE100 R1
Payment & Shipping Terms
Minimalne zamówienie: 1 metr
Cena: US$ 1 Meter
Zasady płatności: L/C, T/T
Materiał: |
Guma nitrylowa |
Zdolność: |
Gumowy wąż olejowy |
Kolor: |
czarny |
Nazwa produktu: |
Węzeł hydrauliczny z przędzą |
Zastosowanie: |
Układ chłodzenia oleju |
Standardowy: |
SAE100/DIN En853 |
Materiał: |
Guma nitrylowa |
Zdolność: |
Gumowy wąż olejowy |
Kolor: |
czarny |
Nazwa produktu: |
Węzeł hydrauliczny z przędzą |
Zastosowanie: |
Układ chłodzenia oleju |
Standardowy: |
SAE100/DIN En853 |

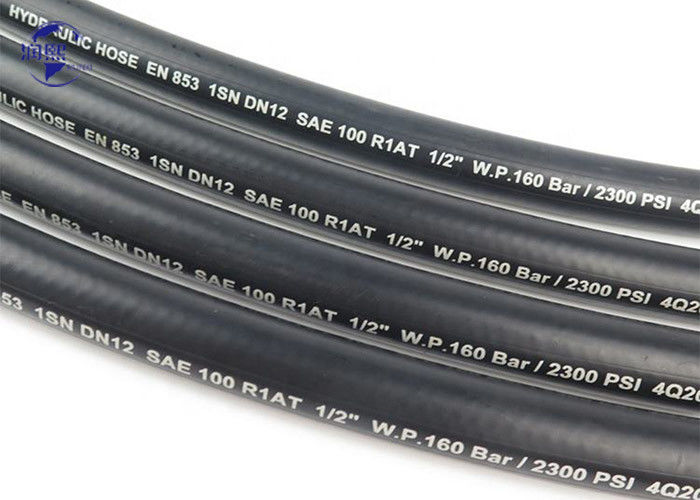

DIN EN853 1SN
Struktura produktu:
Jeden hydrauliczny węzeł o wysokim ciśnieniu z gumy stalowej-Ten węzeł składa się z wewnętrznej rurki z oleju odpornej gumy syntetycznej, pojedynczego wzmocnienia z przędzy stalowej,i pokrywa z gumy syntetycznej odpornej na olej i warunki atmosferyczne.
|
Rozmiar
|
Rozmiar
|
Id.d. |
W.D.
|
Nadmiar
|
W.P.
|
P.P.
|
Ciśnienie |
min B.R.
|
W.T.
|
||||||||
| mm | Calowanie | Min. | Maksymalnie | Min. | Maksymalnie | Min. | Maksymalnie | Maksymalnie | MPa | Psi | MPa | Psi | MPa | Psi | Calownik | mm |
Kg/m
|
| 5 | 3/16 | 4.6 | 5.4 | 9.0 | 10.0 | 11.9 | 13.5 | 12.5 | 25 | 3625 | 50 | 6090 | 84 | 14500 | 3.54 | 90 | 0.20 |
| 6.3 | 1/4 | 6.2 | 7.0 | 10.6 | 11.6 | 15.1 | 16.7 | 14.1 | 22.5 | 3260 | 45 | 5580 | 77 | 13050 | 3.94 | 100 | 0.25 |
| 8 | 5/16 | 7.7 | 8.5 | 12.1 | 13.3 | 16.7 | 18.3 | 15.7 | 21.5 | 3120 | 43 | 5075 | 70 | 12325 | 4.53 | 115 | 0.31 |
| 10 | 3/8 | 9.3 | 10.1 | 14.5 | 15.7 | 19.0 | 20.6 | 18.1 | 18 | 2610 | 36 | 4570 | 63 | 10440 | 5.12 | 130 | 0.36 |
| 12.5 | 1/2 | 12.3 | 13.5 | 17.5 | 19.1 | 22.2 | 23.8 | 21.4 | 16 | 2320 | 32 | 4060 | 56 | 9280 | 7.09 | 180 | 0.45 |
| 16 | 5/8 | 15.5 | 16.7 | 20.6 | 22.2 | 25.4 | 27.0 | 24.5 | 13 | 1885 | 26 | 3045 | 42 | 7540 | 7.87 | 200 | 0.52 |
| 19 | 3/4 | 18.6 | 19.8 | 24.6 | 26.2 | 29.4 | 31.0 | 28.5 | 10.5 | 1520 | 21 | 2540 | 35 | 6090 | 9.45 | 240 | 0.65 |
| 25 | 1 | 25.0 | 26.4 | 32.5 | 34.1 | 37.1 | 39.1 | 36.6 | 8.8 | 1280 | 17.5 | 2030 | 28 | 5075 | 11.81 | 300 | 0.91 |
| 31.5 | 1-1/4 | 31.4 | 33.0 | 39.3 | 41.7 | 44.4 | 47.6 | 44.8 | 6.3 | 910 | 8.7 | 1260 | 15 | 3625 | 16.54 | 420 | 1.30 |
| 38 | 1-1/2 | 37.7 | 39.3 | 45.6 | 48.0 | 50.8 | 54.0 | 52.1 | 5 | 725 | 7 | 1015 | 10 | 2900 | 19.69 | 500 | 1.70 |
| 51 | 2 | 50.4 | 52.0 | 58.7 | 61.7 | 65.1 | 68.3 | 65.5 | 4 | 580 | 5.2 | 750 | 8 | 2320 | 24.80 | 630 | 2.00 |
SAE100 R1
Węże wysokiego ciśnienia są wykonane z gumowej wewnętrznej, gumowej środkowej, warstwy drutu drutu i gumowej zewnętrznej.
Jeden żelazny przewód gumowy z plecami wysokiego ciśnienia hydrauliczne Węzeł:
Węża ta składa się z wewnętrznej rurki z oleju odpornej kauczuku syntetycznego, pojedynczego wzmocnienia z przędzy z stalowego drutu oraz pokrywy z oleju i przeciwpożarowej kauczuku syntetycznego.
Celem:Odpowiedni do płynów hydraulicznych na bazie ropy naftowej i wody.
Temperatura pracy:-40 oC~+100 oC.
Węże hydrauliczne są stosowane w dowolnym miejscu w układzie hydraulicznym wymagającym elastycznego połączenia między dwoma portami płynu.Wąż hydrauliczny to syntetyczna rurka gumowa otoczona jakimś rodzajem elastycznego nawijania zwiększającego wytrzymałość, na przykład metalu lub włókna, a następnie pokryte inną tuszą gumową
1Wewnętrzne i zewnętrzne warstwy gumy wykonane są z gumy syntetycznej o doskonałej odporności na olej.
2Warstwa wzmacniająca wykonana jest z wysokiej wytrzymałości materiałów włókien chemicznych.
3Temperatura medium przesyłowego wynosi - 40 - + 55 oC.
Ciśnienie wybuchowe: więcej niż 4 razy ciśnienie robocze.
|
Rzecznik 规格 Rozmiar
|
英制 规格 Rozmiar
|
Wnętrze Id.d.
|
增强 warstwy średnicy W.D.
|
Wyjście Nadmiar
|
Największy ciśnienie pracy W.P.
|
próbny ciśnienie P.P.
|
Najmniejszy 爆破压力 Ciśnienie
|
Najmniejszy 曲半径 min B.R.
|
Waga W.T.
|
||||||||
| Najmniejszy | Największy | Najmniejszy | Największy |
A 型
|
AT 型
|
||||||||||||
| mm | Calowanie | Min. | Maksymalnie | Min. | Maksymalnie | Min. | Maksymalnie | Maksymalnie | MPa | Psi | MPa | Psi | MPa | Psi | Calownik | mm |
Kg/m
|
| 5 | 3/16 | 4.6 | 5.4 | 8.9 | 10.1 | 11.9 | 13.5 | 12.5 | 21 | 3045 | 42 | 6090 | 84 | 12180 | 3.54 | 90 | 0.20 |
| 6.3 | 1/4 | 6.2 | 7.0 | 10.6 | 11.7 | 15.1 | 16.7 | 14.1 | 19.2 | 2780 | 38.5 | 5580 | 77 | 11165 | 3.94 | 100 | 0.25 |
| 8 | 5/16 | 7.7 | 8.5 | 12.1 | 13.3 | 16.7 | 18.3 | 15.7 | 17.5 | 2540 | 35 | 5075 | 70 | 10150 | 4.53 | 115 | 0.31 |
| 10 | 3/8 | 9.3 | 10.1 | 14.5 | 15.7 | 19.0 | 20.6 | 18.1 | 15.7 | 2280 | 31.5 | 4570 | 63 | 9135 | 4.92 | 125 | 0.36 |
| 12.5 | 1/2 | 12.3 | 13.5 | 17.5 | 19.0 | 22.2 | 23.8 | 21.5 | 14 | 2030 | 28 | 4060 | 56 | 8120 | 7.09 | 180 | 0.45 |
| 16 | 5/8 | 15.5 | 16.7 | 20.6 | 22.2 | 25.4 | 27.0 | 24.7 | 10.5 | 1520 | 21 | 3045 | 42 | 6090 | 8.07 | 205 | 0.52 |
| 19 | 3/4 | 18.6 | 19.8 | 24.6 | 26.2 | 29.4 | 31.0 | 28.6 | 8.7 | 1260 | 17.5 | 2540 | 35 | 5075 | 9.45 | 240 | 0.65 |
| 25 | 1 | 25.0 | 26.4 | 32.5 | 34.1 | 36.9 | 39.3 | 36.6 | 7 | 1015 | 14 | 2030 | 28 | 4060 | 11.81 | 300 | 0.91 |
| 31.5 | 1-1/4 | 31.4 | 33.0 | 39.3 | 41.7 | 44.4 | 47.6 | 44.8 | 4.3 | 620 | 8.7 | 1260 | 17.5 | 2540 | 16.54 | 420 | 1.30 |
| 38 | 1-1/2 | 37.7 | 39.3 | 45.6 | 48.0 | 50.8 | 54.0 | 52.0 | 3.5 | 510 | 7 | 1015 | 14 | 2030 | 19.69 | 500 | 1.70 |
| 51 | 2 | 50.4 | 52.0 | 58.7 | 61.9 | 65.1 | 68.3 | 65.9 | 2.6 | 380 | 5.2 | 750 | 10.5 | 1520 | 24.8 | 630 | 2.00 |
