Product Details
Miejsce pochodzenia: Chiny
Nazwa handlowa: JIAYAO/RUNXI/OEM/ODM
Orzecznictwo: ISO9001:2008
Numer modelu: SAE100R5
Payment & Shipping Terms
Minimalne zamówienie: 1 metr
Cena: US$ 1 Meter
Zasady płatności: L/C, T/T
Materiał: |
Guma nitrylowa |
Zdolność: |
Gumowy wąż olejowy |
Kolor: |
czarny |
Nazwa produktu: |
Wąż hydrauliczny w oplocie stalowym z osłoną z włókna |
Zastosowanie: |
Płyny hydrauliczne na bazie ropy naftowej |
Standardowy: |
SAE100R5 |
Materiał: |
Guma nitrylowa |
Zdolność: |
Gumowy wąż olejowy |
Kolor: |
czarny |
Nazwa produktu: |
Wąż hydrauliczny w oplocie stalowym z osłoną z włókna |
Zastosowanie: |
Płyny hydrauliczne na bazie ropy naftowej |
Standardowy: |
SAE100R5 |

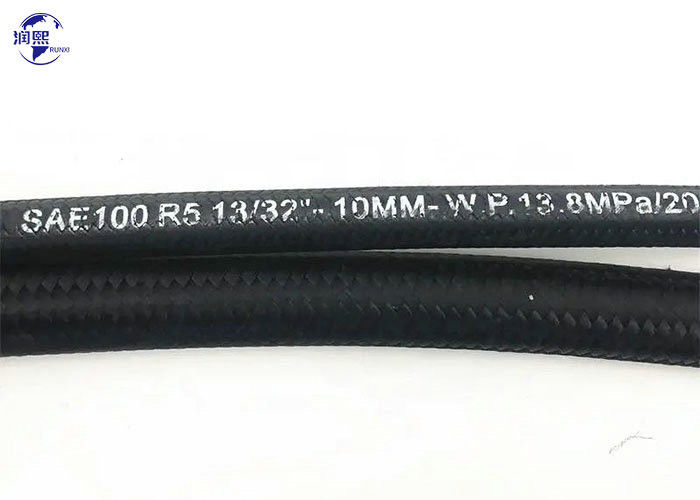

Węzeł hydrauliczny wzmocniony drutem stalowym SAE 100 R5 i zwinięty włóknem jest idealnym wyborem dla zastosowań, w których wymagana jest średnia odporność na ciśnienie i zmęczenie impulsowe,w tym płynów hydraulicznych na bazie ropy naftowej, oleje smarowe, rurociągi wodne i powietrzne, układy hamulcowe powietrzne, układ sterujący, filtr paliwowy, linie oleju turbo i cylindry kabiny nachylonej.Rurka składa się z olejoodpornej i termoizolacyjnej kauczuku syntetycznego, zapewniając doskonały kanał do przenoszenia olejów lub płynów między różnymi elementami.zapewnienie węża solidną strukturąPowierzchnia zewnętrzna składa się z włókien splecionych, zapewniając wężowi odporność na warunki pogodowe, starzenie się i korozję.
Wykonanie:
Węża ta składa się z wewnętrznej rurki z oleju odpornej kauczuku syntetycznego, pojedynczego wzmocnienia z przędzy z stalowego drutu oraz pokrywy z oleju i przeciwpożarowej kauczuku syntetycznego.
Zastosowanie:
Niniejsza sekcja obejmuje węże do stosowania z płynami hydraulicznymi na bazie ropy naftowej w zakresie temperatury od -40°C do +100°C.
Przewody o średnim ciśnieniu z ograniczeniami instalacyjnymi i warunkami ogólnymi
•Przepływy: Oleje mineralne, oleje roślinne i rzepakowe, oleje na bazie glikolów i poliglikolów, oleje na bazie syntetycznych estrów, oleje w emulsji wodnej, woda, paliwo napędowe (do 93°C).
|
Rozmiar
|
Rozmiar
|
Id.d.
|
W.D.
|
Nadmiar
|
W.P.
|
P.P. |
Ciśnienie |
min B.R.
|
W.T.
|
||||||||
| mm | Calowanie | Min. | Maksymalnie | Min. | Maksymalnie | Min. | Maksymalnie | Maksymalnie | MPa | Psi | MPa | Psi | MPa | Psi | Calownik | mm |
Kg/m
|
| 5 | 3/16 | 4.6 | 5.4 | 8.9 | 10.1 | 11.9 | 13.5 | 12.5 | 21 | 3045 | 42 | 6090 | 84 | 12180 | 3.54 | 90 | 0.20 |
| 6.3 | 1/4 | 6.2 | 7.0 | 10.6 | 11.7 | 15.1 | 16.7 | 14.1 | 19.2 | 2780 | 38.5 | 5580 | 77 | 11165 | 3.94 | 100 | 0.25 |
| 8 | 5/16 | 7.7 | 8.5 | 12.1 | 13.3 | 16.7 | 18.3 | 15.7 | 17.5 | 2540 | 35 | 5075 | 70 | 10150 | 4.53 | 115 | 0.31 |
| 10 | 3/8 | 9.3 | 10.1 | 14.5 | 15.7 | 19.0 | 20.6 | 18.1 | 15.7 | 2280 | 31.5 | 4570 | 63 | 9135 | 4.92 | 125 | 0.36 |
| 12.5 | 1/2 | 12.3 | 13.5 | 17.5 | 19.0 | 22.2 | 23.8 | 21.5 | 14 | 2030 | 28 | 4060 | 56 | 8120 | 7.09 | 180 | 0.45 |
| 16 | 5/8 | 15.5 | 16.7 | 20.6 | 22.2 | 25.4 | 27.0 | 24.7 | 10.5 | 1520 | 21 | 3045 | 42 | 6090 | 8.07 | 205 | 0.52 |
| 19 | 3/4 | 18.6 | 19.8 | 24.6 | 26.2 | 29.4 | 31.0 | 28.6 | 8.7 | 1260 | 17.5 | 2540 | 35 | 5075 | 9.45 | 240 | 0.65 |
| 25 | 1 | 25.0 | 26.4 | 32.5 | 34.1 | 36.9 | 39.3 | 36.6 | 7 | 1015 | 14 | 2030 | 28 | 4060 | 11.81 | 300 | 0.91 |
| 31.5 | 1-1/4 | 31.4 | 33.0 | 39.3 | 41.7 | 44.4 | 47.6 | 44.8 | 4.3 | 620 | 8.7 | 1260 | 17.5 | 2540 | 16.54 | 420 | 1.30 |
| 38 | 1-1/2 | 37.7 | 39.3 | 45.6 | 48.0 | 50.8 | 54.0 | 52.0 | 3.5 | 510 | 7 | 1015 | 14 | 2030 | 19.69 | 500 | 1.70 |
| 51 | 2 | 50.4 | 52.0 | 58.7 | 61.9 | 65.1 | 68.3 | 65.9 | 2.6 | 380 | 5.2 | 750 | 10.5 | 1520 | 24.8 | 630 | 2.00 |
