Product Details
Miejsce pochodzenia: Chiny
Nazwa handlowa: JIAYAO/RUNXI/OEM/ODM
Orzecznictwo: ISO 9001
Numer modelu: Szybkozłącze Camlock
Payment & Shipping Terms
Minimalne zamówienie: 1 sztukę
Cena: US$ 1
Zasady płatności: L/C, D/P, T/T
Połączenie: |
Mężczyzna i Kobieta |
Struktura: |
Kontrola |
Elastyczny lub sztywny: |
Sztywny |
Materiał: |
Stal nierdzewna/Miedź/Aluminium |
Standardowy: |
Standardowy |
Nazwa produktu: |
Złącze Camlock |
Połączenie: |
Mężczyzna i Kobieta |
Struktura: |
Kontrola |
Elastyczny lub sztywny: |
Sztywny |
Materiał: |
Stal nierdzewna/Miedź/Aluminium |
Standardowy: |
Standardowy |
Nazwa produktu: |
Złącze Camlock |
Złącza Camlock,łączniki z przyrządem, znane również jako łączniki z przyrządem, są rodzajem łącznika szybkiego odłączenia, powszechnie stosowanego w zastosowaniach przemysłowych do przenoszenia płynów, proszków i granulatów.
Wyposażenie z podłącza jest sprzęgłem, który umożliwia użytkownikom szybkie podłączenie lub odłączenie rury, węża lub rurki bez użycia narzędzi.Połączenia te składają się z zwojowego adaptera męskiego i kobiecego sprzęgła z uchwytami lub ramionami.
Składa się z dwóch głównych elementów:Adaptator męski (znany również jako "kamera" lub "męski koniec") i złącze żeńskie (znane również jako "żur" lub "żeńskie końce").
Rodzaje:A, B, C, D, E, F, DC, DP
Materiały:304/316 Stal nierdzewna, miedź, aluminium, PP
Wyposażenie typu A (Cam and Groove) ma męskie złącze szybkiego łączenia z jednej strony i kobiece nitki NPT z drugiej strony.Męska strona camlock tego sprzęgła będzie tylko przymocować do żeńskiej camlockKobieta strona z nitką będzie połączona z męską NPT (National Pipe Tapered) nitkowane rurę.
Wyposażenie aluminiowe jest lekkie i odporne na korozję i ścieranie.Plomby Buna-N są odporne na paliwo, oleju i innych chemikaliów.
| Część nr. |
Nazwa Wielkość |
Psi | Kod | Jednostka miary: w |
Węzeł Wielkość |
||||
| A | B | C | D | E | T | ||||
| CAM-07-A-AL | 3/4" | 250 | A75 | 1.28 | 1.02 | 1.61 | 1.26 | 0.85 | 3/4" |
| CAM-10-A-AL | 1" | 250 | A100 | 1.52 | 1.37 | 2.03 | 1.44 | 0.93 | 1" |
| CAM-12-A-AL | 1-1/4" | 250 | A125 | 1.91 | 1.57 | 2.17 | 1.79 | 1.10 | 1-1/4" |
| CAM-15-A-AL | 1-1/2" | 250 | A150 | 2.20 | 1.61 | 2.20 | 2.10 | 1.42 | 1-1/2" |
| CAM-20-A-AL | 2' | 250 | A200 | 2.60 | 1.81 | 2.32 | 2.48 | 1.73 | 2' |
| CAM-25-A-AL | 2 - 1/2" | 150 | A250 | 3.15 | 1.97 | 2.68 | 2.98 | 2.13 | 2 - 1/2" |
| CAM-30-A-AL | 3' | 125 | A300 | 3.78 | 2.01 | 2.82 | 3.60 | 2.87 | 3' |
| CAM-40-AAL | 4' | 100 | A400 | 4.82 | 2.12 | 2.91 | 4.70 | 3.68 | 4' |
| CAM-60-A-AL | 6' | 75 | A600 | 7.13 | 2.26 | 3.14 | 6.94 | 5.98 | 6' |
Ten aluminiowy zamek o kształcie brukowym typu B ma kobiecą wiązkę brukową (brukową i rowką) na jednej stronie i męską szybę NPT na drugiej stronie.Kobieta Camlock strony tego sprzęgła będzie tylko dołączyć do męskiego CamlockWłócznik męski będzie połączony z płci żeńskiej NPT (National Pipe Tapered).
Ten aluminiowy zamek jest lekki i odporny na korozję przez ścieranie i niektóre chemikalia.To uszczelnienie jest wykonane z gumy NBR (Buna-N)Plomby Buna-N są odporne na paliwo, olej i inne chemikalia.
| Część nr. |
Nazwa Wielkość |
Ciśnienie robocze: PSI | Jednostka miary: w | Wielkość NPT | ||||||||
| AL | BR | PP | NG | SS | A | B | C | D | E | T | ||
| CAM-07-B-XX | 3/4" | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 1.31 | 0.75 | 2.06 | 3/4" |
| CAM-10-B-XX | 1" | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 1.57 | 0.75 | 2.32 | 1" |
| CAM-12-B-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.79 | 0.79 | 2.58 | 1-1/4" |
| CAM-15-B-XX | 1-1/2" | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.81 | 0.93 | 2.74 | 1-1/2" |
| CAM-20-B-XX | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 2.07 | 0.96 | 3.03 | 2' |
| CAM-25-B-XX | 2 - 1/2" | 150 | 150 | 100 | - | 150 | 3.72 | 3.01 | 2.19 | 1.14 | 3.33 | 2 - 1/2" |
| CAM-30-B-XX | 3' | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.28 | 1.24 | 3.52 | 3' |
| CAM-40-B-XX | 4' | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 2.32 | 1.30 | 3.62 | 4' |
| CAM-60-B-XX | 6' | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 2.47 | 1.61 | 4.09 | 6 " |
Wyposażenie typu C (Cam and Groove) ma kobiecą złączkę szybkiego łączenia z jednej strony i sznurek węża z drugiej strony.Kobieta Camlock strony tego sprzęgła będzie tylko dołączyć do męskiego CamlockStrona szynki węża będzie podłączona do węża.
Wyposażenie aluminiowe jest lekkie i odporne na korozję i ścieranie.Plomby Buna-N są odporne na paliwo, oleju i innych chemikaliów.
| Część nr. |
Nazwa Wielkość |
Ciśnienie robocze: PSI | Jednostka miary: w | ||||||||
| AL | BR | PP | NG | SS | A | B | C | D | E | ||
| CAM-07-C-XX | 3/4" | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 0.56 | 0.85 | 3.19 |
| CAM-10-C-XX | 1" | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 0.75 | 1.08 | 3.74 |
| CAM-12-C-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.00 | 1.34 | 4.04 |
| CAM-15-C-XX | 1-1/2" | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.20 | 1.56 | 4.59 |
| CAM-20-C-XX | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 1.63 | 2.06 | 5.30 |
| CAM-25-C-XX | 2 - 1/2" | 150 | 150 | 100 | 100 | 150 | 3.72 | 3.01 | 2.09 | 2.62 | 5.61 |
| CAM-30-C-XX | 3' | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.54 | 3.06 | 5.91 |
| CAM-40-C-XX | 4' | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 3.35 | 4.06 | 6.40 |
| CAM-60-C-XX | 6' | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 5.63 | 6.06 | 9.22 |

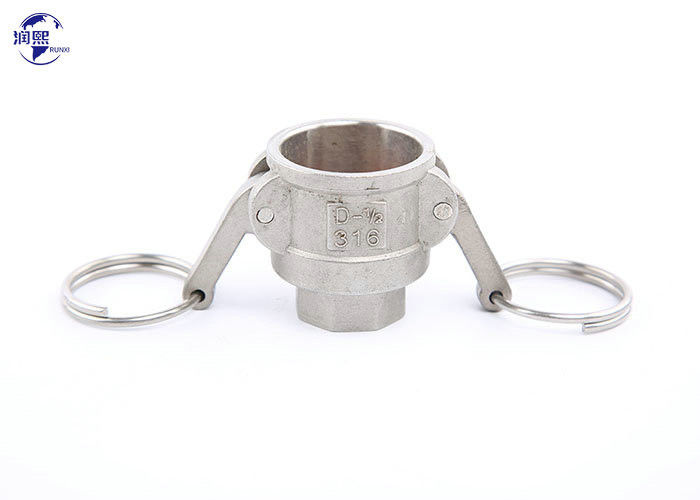

Wyposażenie typu D (Cam and Groove) posiada kobiecą złączkę szybkiego łączenia z jednej strony i kobiecą złączkę NPT z drugiej strony.Kobieta Camlock strony tego sprzęgła będzie tylko dołączyć do męskiego CamlockKobieta strona z nitką będzie połączona z męską NPT (National Pipe Tapered) nitkowane rurę.
Wyposażenie aluminiowe jest lekkie i odporne na korozję i ścieranie.Plomby Buna-N są odporne na paliwo, oleju i innych chemikaliów.
| Część nr. |
Nazwa Wielkość |
Ciśnienie robocze: PSI | Jednostka miary: w | Wielkość NPT | ||||||||
| AL | BR | PP | NG | SS | A | B | C | D | E | T | ||
| CAM-07-D-XX | 3/4" | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 1.31 | 0.75 | 2.06 | 3/4" |
| CAM-10-D-XX | 1" | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 1.57 | 0.75 | 2.32 | 1" |
| CAM-12-D-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.79 | 0.87 | 2.66 | 1-1/4" |
| CAM-15-D-XX | 1-1/2" | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.81 | 0.93 | 2.74 | 1-1/2" |
| CAM-20-D-XX | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 2.07 | 0.93 | 3.00 | 2' |
| CAM-25-D-XX | 2 - 1/2" | 150 | 150 | 100 | 100 | 150 | 3.72 | 3.01 | 2.19 | 1.14 | 3.33 | 2 - 1/2" |
| CAM-30-D-XX | 3' | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.28 | 1.24 | 3.52 | 3' |
| CAM-40-D-XX | 4' | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 2.32 | 1.30 | 3.62 | 4' |
| CAM-60-D-XX | 6' | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 2.47 | 1.46 | 3.93 | 6 " |
Wyposażenie typu E Camlock (Cam and Groove) ma męskie sprzęgło szybkiego połączenia z jednej strony i sznurek węża z drugiej strony.Strona szynki węża może być przymocowana do węża.
Korpus tego przyrządu jest wykonany z aluminium, a przyrządy z aluminiowego zamka są lekkie i odporne na korozję i ścieranie.Te ozdoby oczkowe i rowujące nadają się do stosowania z wodą, olejów hydraulicznych, płynów chłodzących, benzyny i innych produktów naftowych.
| Część nr. |
Nazwa Wielkość |
Ciśnienie robocze: PSI | Jednostka miary: w | |||||||||
| AL | BR | PP | NG | SS | A | B | C | D | E | F | ||
| CAM-07-E-XX | 3/4" | 250 | 250 | 125 | 125 | 250 | 1.26 | 0.85 | 0.56 | 0.85 | 3.36 | 1.14 |
| CAM-10-E-XX | 1" | 250 | 250 | 125 | 125 | 250 | 1.44 | 0.93 | 0.75 | 1.08 | 3.97 | 1.34 |
| CAM-12-E-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 1.79 | 1.10 | 1.00 | 1.34 | 4.29 | 1.57 |
| CAM-15-E-XX | 1-1/2" | 250 | 250 | 100 | 100 | 250 | 2.10 | 1.42 | 1.20 | 1.59 | 4.86 | 1.67 |
| CAM-20-E-XX | 2' | 250 | 250 | 100 | 100 | 250 | 2.48 | 1.73 | 1.63 | 2.09 | 5.59 | 1.91 |
| CAM-25-E-XX | 2 - 1/2" | 150 | 150 | 100 | 100 | 150 | 2.98 | 2.13 | 2.09 | 2.60 | 5.93 | 1.97 |
| CAM-30-E-XX | 3' | 125 | 125 | 75 | 75 | 125 | 3.60 | 2.87 | 2.54 | 3.13 | 6.18 | 2.05 |
| CAM-40-E-XX | 4' | 100 | 100 | 50 | 50 | 100 | 4.70 | 3.68 | 3.35 | 4.06 | 6.71 | 2.17 |
| CAM-60-E-XX | 6' | 75 | 75 | - | - | 75 | 6.94 | 5.98 | 5.63 | 6.06 | 9.87 | 2.26 |
Wyposażenie typu F Camlock (Cam and Groove) posiada męski adapter szybkiego podłączenia Camlock z jednej strony i męskie przewody NPT z drugiej strony.Męska strona camlock tego sprzęgła będzie tylko przymocować do żeńskiej camlockWłócznik męski będzie połączony z płci żeńskiej NPT (National Pipe Tapered).
Korpus tego przyrządu jest wykonany z aluminium, a przyrządy z aluminiowego zamka są lekkie i odporne na korozję i ścieranie.Te ozdoby oczkowe i rowujące nadają się do stosowania z wodą, olejów hydraulicznych, płynów chłodzących, benzyny i innych produktów naftowych.
| Część nr. |
Nazwa Wielkość |
Ciśnienie robocze: PSI | Jednostka miary: w | Wielkość NPT | |||||||
| AL | BR | PP | NG | SS | A | B | C | D | |||
| CAM-07-F-XX | 3/4" | 250 | 250 | 125 | 125 | 250 | 1.28 | 0.85 | 1.26 | 2.17 | 3/4" |
| CAM-10-F-XX | 1" | 250 | 250 | 125 | 125 | 250 | 1.52 | 0.93 | 1.44 | 2.67 | 1" |
| CAM-12-F-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 1.85 | 1.10 | 1.79 | 3.07 | 1-1/4" |
| CAM-15-F-XX | 1-1/2" | 250 | 250 | 100 | 100 | 250 | 2.20 | 1.42 | 2.10 | 2.99 | 1-1/2" |
| CAM-20-F-XX | 2' | 250 | 250 | 100 | 100 | 250 | 2.56 | 1.73 | 2.48 | 3.29 | 2' |
| CAM-25-F-XX | 2 - 1/2" | 150 | 150 | 100 | - | 150 | 3.15 | 2.13 | 2.98 | 3.82 | 2 - 1/2" |
| CAM-30-F-XX | 3' | 125 | 125 | 75 | 75 | 125 | 3.74 | 2.87 | 3.60 | 3.92 | 3' |
| CAM-40-F-XX | 4' | 100 | 100 | 50 | 50 | 100 | 4.82 | 3.68 | 4.70 | 4.17 | 4' |
| CAM-60-F-XX | 6' | 75 | 75 | - | - | 75 | 7.13 | 5.98 | 6.94 | 4.74 | 6 " |
Wyposażenie typu DC camlock (Cam and Groove) posiada kobiece sprzęgło szybkiego połączenia, które przyłącza się do standardowego męskiego sprzęgła i sprzęgła.
Wyposażenie aluminiowe jest lekkie i odporne na korozję i ścieranie.Plomby Buna-N są odporne na paliwoRamiona kształtowe wykonane są ze stali nierdzewnej i zawierają dwa zamykające szpilki.
| Część nr. |
Nazwa Wielkość |
Ciśnienie robocze: PSI | Jednostka miary: w | ||||||
| AL | BR | PP | NG | SS | A | B | C | ||
| CAM-07-DC-XX | 3/4" | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 1.31 |
| CAM-10-DC-XX | 1" | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 1.57 |
| CAM-12-DC-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.79 |
| CAM-15-DC-XX | 1-1/2" | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.81 |
| CAM-20-DC-XX | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 2.03 |
| CAM-25-DC-XX | 2 - 1/2" | 150 | 150 | 100 | 100 | 150 | 3.72 | 3.01 | 2.19 |
| CAM-30-DC-XX | 3' | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.28 |
| CAM-40-DC-XX | 4' | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 2.32 |
| CAM-60-DC-XX | 6' | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 2.47 |
Wyposażenie typu DP typu męskiego podłącza (Cam and Groove) posiada męski adapter szybkiego podłączenia, który jest mocowany do standardowej kobiecej podłącza i sprzężenia rowu.Wtykacz do pyłu z przyrządu i rowu używany do wtykania końca rury lub węża z kobiecym sprzęgaczem do przyrządu i rowu.
Wyroby z aluminiowego zamka są lekkie i odporne na korozję i ścieranie.środki chłodzące, benzyny i innych produktów naftowych.
| Część nr. |
Nazwa Wielkość |
Ciśnienie robocze: PSI | Jednostka miary: w | ||||||
| AL | BR | PP | NG | SS | A | B | C | ||
| CAM-07-DP-XX | 3/4" | 250 | 250 | 125 | 125 | 250 | 1.02 | 1.26 | 1.50 |
| CAM-10-DP-XX | 1" | 250 | 250 | 125 | 125 | 250 | 1.37 | 1.44 | 2.06 |
| CAM-12-DP-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 1.57 | 1.79 | 2.26 |
| CAM-15-DP-XX | 1-1/2" | 250 | 250 | 100 | 100 | 250 | 1.61 | 2.10 | 2.24 |
| CAM-20-DP-XX | 2' | 250 | 250 | 100 | 100 | 250 | 1.81 | 2.48 | 2.50 |
| CAM-25-DP-XX | 2 - 1/2" | 150 | 150 | 100 | 100 | 150 | 1.97 | 2.27 | 2.66 |
| CAM-30DP-XX | 3' | 125 | 25 | 75 | 75 | 125 | 1.97 | 3.60 | 2.66 |
| CAM-40-DP-XX | 4' | 100 | 100 | 50 | 50 | 100 | 2.00 | 4.70 | 2.75 |
| CAM-60-DP-XX | 6' | 75 | 75 | - | - | 75 | 2.41 | 6.92 | 3.52 |
