Product Details
Miejsce pochodzenia: Chiny
Nazwa handlowa: JIAYAO/RUNXI/OEM/ODM
Orzecznictwo: CE, ISO9001
Numer modelu: Szybkie złącze
Payment & Shipping Terms
Minimalne zamówienie: 1 kawałek
Cena: US$ 1/Piece
Zasady płatności: L/C, T/T
Połączenie: |
Mężczyzna i Kobieta |
Struktura: |
Kontrola |
Elastyczny lub sztywny: |
Sztywny |
Nazwa produktu: |
Szybkozłącze |
Standardowy: |
Standardowy |
Materiał: |
Stal nierdzewna |
Połączenie: |
Mężczyzna i Kobieta |
Struktura: |
Kontrola |
Elastyczny lub sztywny: |
Sztywny |
Nazwa produktu: |
Szybkozłącze |
Standardowy: |
Standardowy |
Materiał: |
Stal nierdzewna |

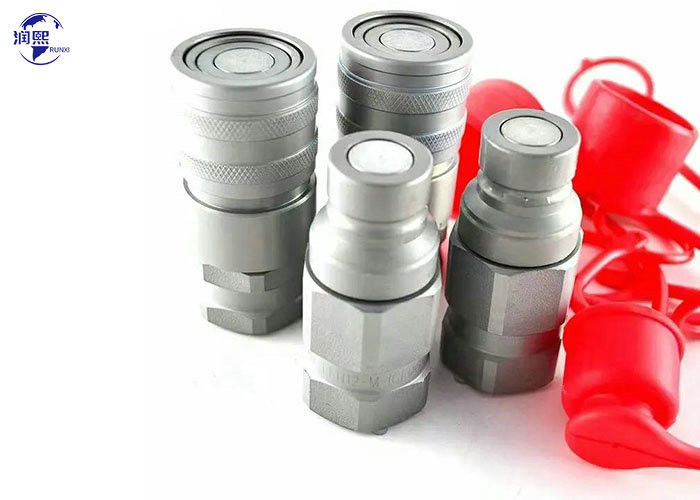

Złącza szybkiego połączenia ze stali nierdzewnejsą zaprojektowane do szybkiego łączenia i odłączenia węzłów, rur lub urządzeń bez konieczności używania narzędzi lub specjalnych umiejętności.Zaplecze wykonane są z wysokiej jakości stali nierdzewnej,który zapewnia doskonałą odporność na rdzęZłącza szybkie ze stali nierdzewnej są zdolne do obsługi zastosowań pod wysokim ciśnieniem i w wysokich temperaturach.
Właściwości:
1W celu zapobiegania wyciekowi bez sprzężenia dostępne są zawory poppet.
2Zawory popetowe otwierają się automatycznie, gdy są połączone, w ramach znamionowego ciśnienia roboczego, aby utrzymać przepływ.
3/Krytyczne elementy są twardsze dla trwałości.
4Mechanizm zamykania kuli utrzymuje dwie dopasowane części razem.
5.Przeciwdziałanie skręcaniu węża ze względu na możliwość ruchu w położeniu sprzężonym.
6Zakładka i wtyczka są precyzyjnie obrobione z solidnego materiału prętowego.
7.Oprawa powierzchniowa Cr III
8. Zgodny ze standardem ISO A. Kompatybilny z serią PARKER 6600, serią FASTER ANV, serią AEROQUIP 5600, serią HANSEN HA 15000, serią Tomco A5600,Złącze hydrauliczne szybkiego uwalniania serii Stucchi BIR i serii Dixon K
Standardowa konstrukcja i opcja:
Standardowy:ISO7241-B, ISO16028, Wymienne ze standardowymi sprzęglami szybkimi ISO 16028 i ISO 7241-A.
Zastosowanie:
- do szybkiego i bezpiecznego przenoszenia płynów między rurami, węzłami, zbiornikami i sprzętem (używane w urządzeniach budowlanych, leśnych, hydraulicznych i olejowych).
- Szeroko stosowane w systemach pneumatycznych i hydraulicznych do łączenia węży, cylindrów, zaworów i innych komponentów.
- Używane również w rolnictwie do łączenia systemów nawadniania, pomp i węży.
Parametry szybkiego sprzężenia:
| Szybkie sprzężenie | |||||||
| Pozycja | LS | ØD | HS | A | T | ||
| E102-02SF | 49.5 | 26 | 19*6 | 13 | G1/4 NPT1/4 | ||
| E102-03SF | 56 | 31.5 | 22*6 | 14 | G3/8 NPT3/8 | ||
| E102-04SF | 66 | 39 | 27*6 | 16 | G1/2 NPT1/2 | ||
| E102-06SF | 80 | 48 | 34*6 | 18 | G3/4 NPT3/4 | ||
| E102-08SF | 95.5 | 58 | 41*6 | 21 | G1 NPT1 | ||
| Szybkie sprzężenie | ||||||
| Pozycja | LP | C | HS | T | ||
| E102-02PF | 35.5 | 14.5 | 17*6 | G1/4 NPT1/4 | ||
| E102-03PF | 36.5 | 21.5 | 22*6 | G3/8 NPT3/8 | ||
| E102-04PF | 43.5 | 27 | 27*6 | G1/2 NPT1/2 | ||
| E102-06PF | 57 | 28 | 35*6 | G3/4 NPT3/4 | ||
| E102-08PF | 59.5 | 36 | 41*6 | G1 NPT1 | ||
| Wielkość (w) |
ISO (mm) |
Maksymalne ciśnienie robocze (bar) |
Przepływ nominalny (l/m) |
Min ciśnienie wybuchowe (bar) |
Utrata płynów (ml-cc) |
||
| Połączenie | Połączenie | Mężczyzna | Kobieta | ||||
| 1/4 | 6.3 | 400 | 12 | 1900 | 1900 | 1900 | 0.008 |
| 3/8 | 10 | 350 | 23 | 1600 | 1560 | 1780 | 0.01 |
| 1/2 | 12.5 | 350 | 45 | 1770 | 1700 | 1590 | 0.012 |
| 3/4 | 20 | 350 | 74 | 1580 | 1660 | 1420 | 0.015 |
| 1 | 25 | 350 | 100 | 1840 | 1600 | 1470 | 0.02 |
| 1-1/4 | 31.5 | 350 | 189 | 1530 | 1470 | 1400 | 0.03 |
| 1-1/2 | 40 | 230 | 288 | 800 | 700 | 320 | 0.05 |
| 2 | 50 | 150 | 379 | 600 | 600 | 280 | 0.1 |
