Product Details
Miejsce pochodzenia: Chiny
Nazwa handlowa: JIAYAO/RUNXI/OEM/ODM
Orzecznictwo: ISO9001:2008
Numer modelu: Metalowy elastyczny wąż
Payment & Shipping Terms
Minimalne zamówienie: 1 metr
Cena: US$ 1/Meter
Zasady płatności: L/C, T/T
Klasyfikacja temperatur: |
Rurociągi o wysokiej/niskiej temperaturze |
Klasyfikacja MPa: |
Rurociągi wysokiego ciśnienia |
Standardowy: |
ASTM, GB, API, DIN, JIS |
Średnica: |
13-243 mm |
Średnie: |
Ciecz/gaz/olej/para wodna/woda/substancje chemiczne |
Materiał: |
Stal nierdzewna |
Klasyfikacja temperatur: |
Rurociągi o wysokiej/niskiej temperaturze |
Klasyfikacja MPa: |
Rurociągi wysokiego ciśnienia |
Standardowy: |
ASTM, GB, API, DIN, JIS |
Średnica: |
13-243 mm |
Średnie: |
Ciecz/gaz/olej/para wodna/woda/substancje chemiczne |
Materiał: |
Stal nierdzewna |

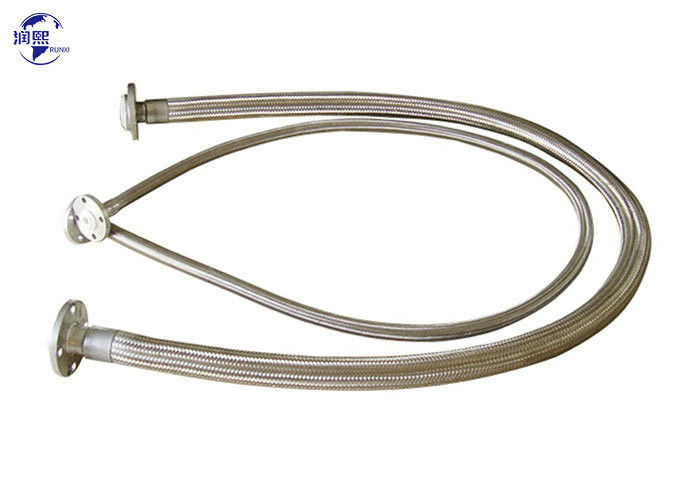

Węzeł elastyczny z metalu ze stali nierdzewnej:
Metalowy, elastyczny wąż wykorzystywany do przenoszenia wszelkiego rodzaju nośników jest rodzajem elastycznego elementu składającego się z szlauchów falowych ze stali nierdzewnej, składających się z zewnętrznej warstwy splecionej,sieć z jednego lub wielu warstw drutu lub stalowego paska, z łącznikami lub flansą na obu końcach.
Elastyczny metalowy wąż może być szeroko stosowany w systemach takich jak woda, para, gorący olej i gaz ze względu na odporność na ciśnienie i elastyczną strukturę.
Wykorzystywane są do przewodzenia płynów, kompensowania problemów wynikających z instalacji oraz absorpcji drgań i rozszerzeń.
Elastyczne węże metalowe mogą być wzmocnione podwójnym splotem w celu zwiększenia ich odporności na ciśnienie i warunki środowiskowe.Możliwe jest również wzmocnienie ich sprężyniami o różnej grubości drutu lub za pomocą sznurków, aby wydłużyć ich żywotność w przypadku trudniejszych warunków środowiskowych.
Charakterystyka:
√ odporność na korozję
√ odporność na wysokie temperatury, odporność na niskie temperatury
√ Lekkie
√ Niewielka objętość
√ Dobra elastyczność
Różne typy połączeń:
* BSPT Taper Male,
* BSP Koń Kobieta z obrotowym orzechem
* BSP Płaska twarz Kobieta z obrotowym orzechem
* DIN2828 sprzęgła z podłącza
* Wyposażenie NPT
* Połączenia flans, kody flans mogą być DIN2500, ANSI B 16.5, JIS B2210-84
| Rodzaje elastycznych węzłów metalowych | Włókno elastyczne z przędzy pod wysokim ciśnieniem Średniociśnieniowy zwinięty, elastyczny wąż Węzeł z stali nierdzewnej o kształcie pierścienia Węgiel spiralny, elastyczny, z stali nierdzewnej Włókno z przędzy spiralnej Standardowy, elastyczny węzeł ze stali nierdzewnej Węzeł z przędzy ścienną ultra ciężki |
| Wybór materiału | Stal nierdzewna 321, 304, 316L |
| Wybór ciśnienia roboczego | Wysokie ciśnienie/średnie ciśnienie/niskie ciśnienie |
| Odporny na temperaturę | Wysoka temperatura/niska temperatura |
| Wybór wyposażenia | Dostępny zestaw elastycznych metalowych węzłów z końcowymi osprzętami i paskami |
| Zastosowanie | Szeroko stosowane w gałęziach ropy naftowej, przemysłu chemicznego, lotnictwa, metalurgii, energii elektrycznej, gazu, budownictwa, mechaniki, budownictwa, żelaza i stali, produkcji papieru, tkanin, medycyny,żywność i naczynia do transportu wody, pary, ropy naftowej, chemikaliów itd. |
Budowa elastycznego węża metalowego
Wewnętrzne rdzeń:
Wyroby z stali nierdzewnej
· Elastyczne węzły metalowe o wytrzymałości rdzenia ze stali nierdzewnej dostępne są w stali nierdzewnej 304, 321 i 316L
· Rury ze stali nierdzewnej uformowane w równoległe do siebie faliste
· Opcja spiralna / zwinięta dostępna na żądanie
Zewnętrzne rdzeń:
Włóczone warstwy ze stali nierdzewnej
· Zakup węża z falistego rdzenia bez warstw, jednokształtowego lub podwójnie splecionego
· Elastyczne metalowe węże zewnętrzne warstwy warstwa z 304 stali nierdzewnej
· Zobacz klucz kodu warstwy warstwa warstwa w dolnej części tabeli
Zalety elastycznego węża metalowego:
· Wszystkie węże metalowe - rdzeń z walcowanej stali nierdzewnej, sprzedawany samodzielnie lub z warstwami stalowymi
· Tolerancje ciśnienia obejmują pełną próżnię do tych wymienionych w poniższej tabeli specyfikacji
· Zastosowanie Temperatura od kryogenicznej do 1500° F
· Spełnia lub przekracza normy ISO 10380 przy maksymalnym ciśnieniu roboczym
Flexible Metal Hose Size Chart:
| Dane techniczne dotyczące elastycznych węzłów metalowych pod wysokim ciśnieniem | |||||||
| Włókna | Id.d. | Nadmiar | Min.bendradiusz | Wskaźniki ciśnienia w temperaturze 20°C | Waga/stópka | ||
| warstwy | Statyczny | Dynamiczny | WP. | Ciśnienie. | Kilogramów. | ||
| Calownik | Calownik | Calownik | Calownik | psi | psi | ||
| 1 | 1/4 | 0.51 | 2.25 | 4.5 | 2500 | 10000 | 0.19 |
| 2 | 0.56 | 3 | 6 | 3250 | 13000 | 0.3 | |
| 1 | 3/8 | 0.67 | 3 | 6 | 2625 | 10500 | 0.31 |
| 2 | 0.73 | 4 | 8 | 3250 | 13000 | 0.51 | |
| 1 | 1/2 | 0.83 | 4.5 | 7.5 | 2000 | 8000 | 0.39 |
| 2 | 0.89 | 6 | 10 | 3200 | 12800 | 0.63 | |
| 1 | 3/4 | 1.16 | 6 | 9 | 1525 | 6100 | 0.59 |
| 2 | 1.26 | 8 | 12 | 2625 | 10500 | 0.96 | |
| 1 | 1 | 1.43 | 6.75 | 10.5 | 1375 | 5500 | 0.73 |
| 2 | 1.54 | 9 | 14 | 2050 | 8200 | 1.1 | |
| 1 | 1-1/4 | 1.87 | 4.5 | 13.5 | 1125 | 4500 | 1.32 |
| 2 | 1.98 | 6 | 18 | 1800 | 7200 | 2.02 | |
| 1 | 1-1/2 | 2.19 | 5.25 | 16.5 | 1025 | 4100 | 1.56 |
| 2 | 2.25 | 7 | 22 | 1750 | 7000 | 2.55 | |
| 1 | 2 | 2.65 | 6.75 | 18 | 850 | 3400 | 1.93 |
| 2 | 2.78 | 9 | 24 | 1325 | 5300 | 3.14 | |
| 1 | 2-1/2 | 3.42 | 7.5 | 19.5 | 625 | 2500 | 2.72 |
| 2 | 3.53 | 10 | 26 | 1125 | 4500 | 4.23 | |
| 1 | 3 | 3.98 | 11.25 | 24 | 563 | 2250 | 3.2 |
| 2 | 4.09 | 15 | 32 | 1000 | 4000 | 4.72 | |
| 1 | 4 | 4.92 | 15 | 30 | 363 | 1450 | 3.79 |
| 2 | 5.03 | 20 | 40 | 625 | 2500 | 5.48 | |
| 1 | 6 | 7.12 | 22.5 | 45 | 275 | 1100 | 7.01 |
| 2 | 7.26 | 30 | 60 | 413 | 1650 | 9.57 | |
| 1 | 8 | 9.34 | 30 | 60 | 200 | 800 | 11.38 |
| 2 | 9.56 | 40 | 80 | 300 | 1200 | 15.45 | |
| Uwaga: Dane opierają się na wartości 20°C. Ciśnienie zmniejsza się wraz ze wzrostem temperatury otoczenia. | |||||||
Węże metalowe z falami mają giętą i giętą strukturę; niezawodne, szybkie i łatwe do podłączenia z oszczędnymi w czasie, odpornymi na ciśnienie i temperaturę wężami.
Elastyczne metalowe węże bez warkoczy eliminują problemy sztywnego połączenia.i rękawów zamiast montażu z elementamiWęże metalowe faliste to węże przemysłowe ogólnego zastosowania i są dostępne w różnych gatunkach stali nierdzewnej, w tym ss304, 321,316L
Węże metalowe złożone o długiej żywotności; praktyczne, bezpieczne, szybkie i łatwe do montażu.
